什么是張力控制？讀完這篇文章你就明白了

在紙或薄膜等長形材料上的**、鍍膜及切割等各種加工用輥到輥的方式進行。此時，為了進行穩定加工，需要適當且高精度地控制材料的張力非常重要。

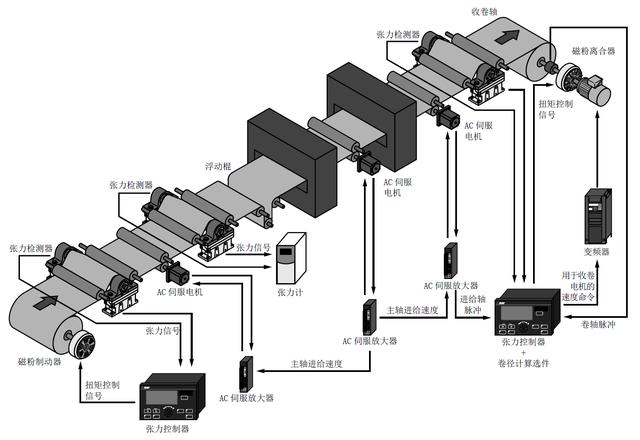

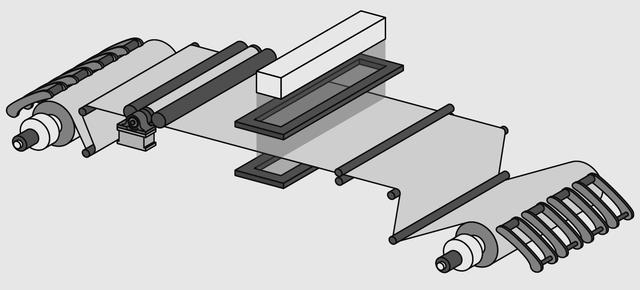

張力系統的構成

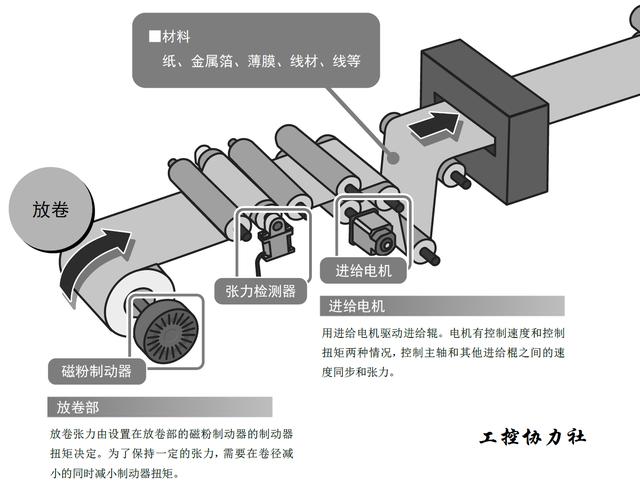

放卷部張力由設置在放卷部的磁粉制動器的制動器扭矩決定。為了保持一定的張力，需要在卷徑減小的同時減小制動器扭矩。

用進給電機驅動進給輥。電機有控制速度和控制扭矩兩種情況，控制主軸和其他進給棍之間的速度同步和張力。

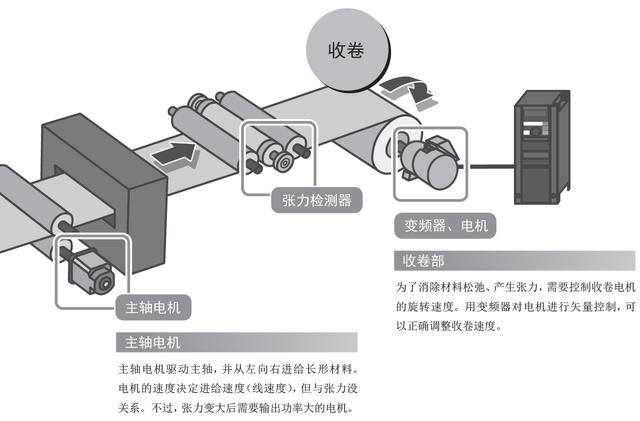

主軸電機驅動主軸，并從左向右進給長形材料。電機的速度決定進給速度（線速度），但與張力沒關系。不過，張力變大后需要輸出功率大的電機。

為了消除材料松弛、產生張力，需要控制收卷電機的旋轉速度。用變頻器對電機進行矢量控制，可以正確調整收卷速度。

張力控制的好處：提高加工精度，提高時間效率，提高材料效率；

下面為各種各樣的需要使用張力控制的設備：

材料生產線

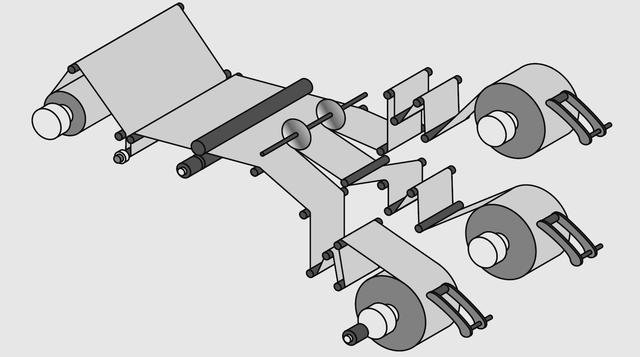

材料分切線

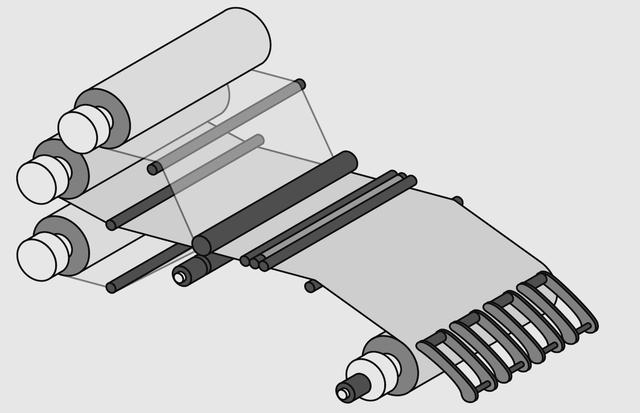

覆膜生產線

材料檢查線

那么到底什么是張力呢？

生產中在加工長形材料的機械上會發生各種各樣的物理現象。但是這和我們周圍發生的現象很難聯系到一起。

拉力和被拉力

如果兩人都拉，則繩子上會有張力。在靜止?fàn)顟B(tài)下， 拉力（F）和被拉力（F）保持均衡， 產生的張力相同， 這很容易理解。

拉力和被拉力

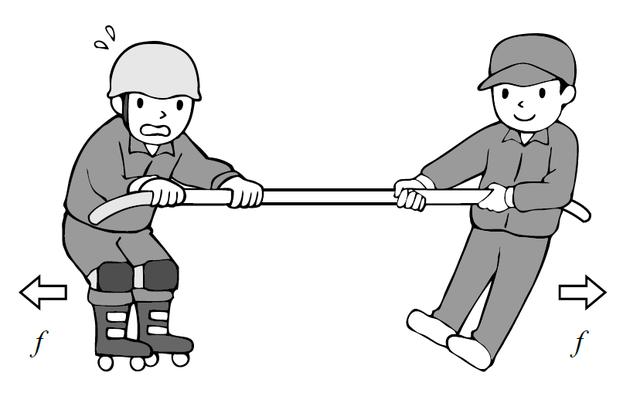

那么，繩子移動時的張力如何呢？左邊的人不固定時， 繩子向右側移動。繩子上只有比剛才弱的力（ f ）。也就是說，繩子移動時，張力不是由拉力決定的。會受到被拉一側的力的影響。

那么什么又是扭矩呢？

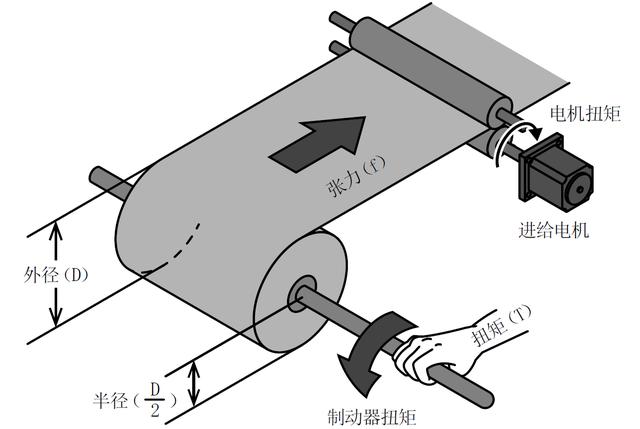

下面說明放卷長形材料時的張力和扭矩的關系。扭矩是作用于旋轉軸的力。放卷長形材料時，卷軸的制動扭矩（制動器扭矩）比電機扭矩更弱，所以材料被向右側放卷。此時，材料所受到的張力 由較弱一側的制動扭矩（T）決定， 扭矩（T） 和張力的關系如下公式所示：

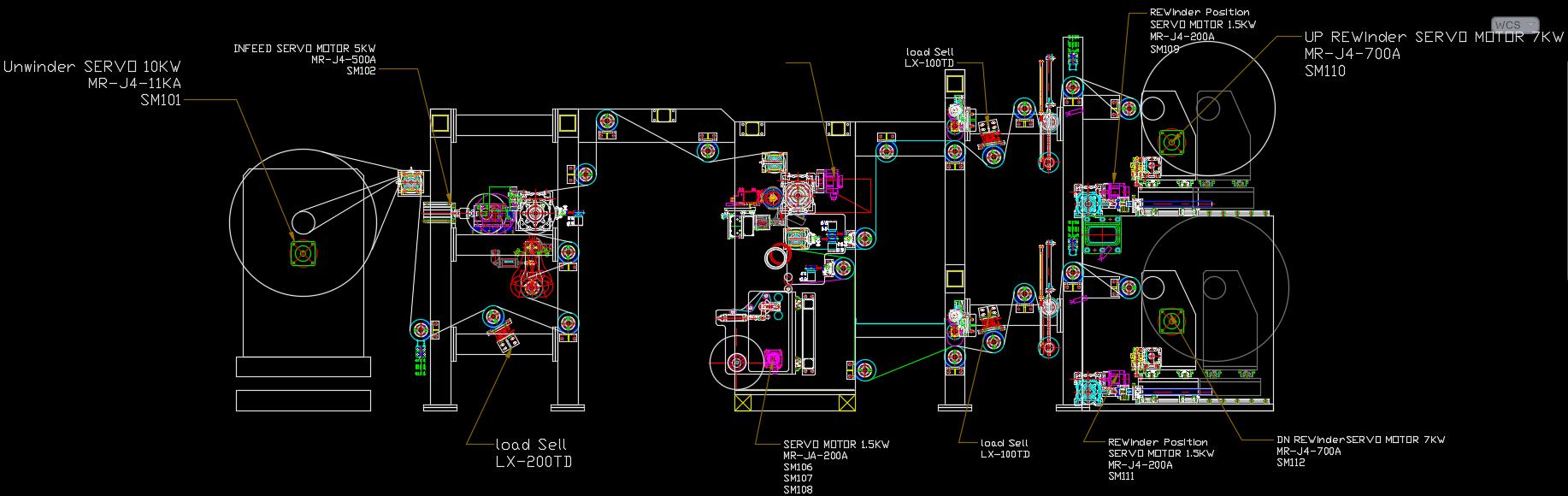

其實張力控制在卷材行業是比較廣泛的，下圖就是我司生產的分切機：

分切機

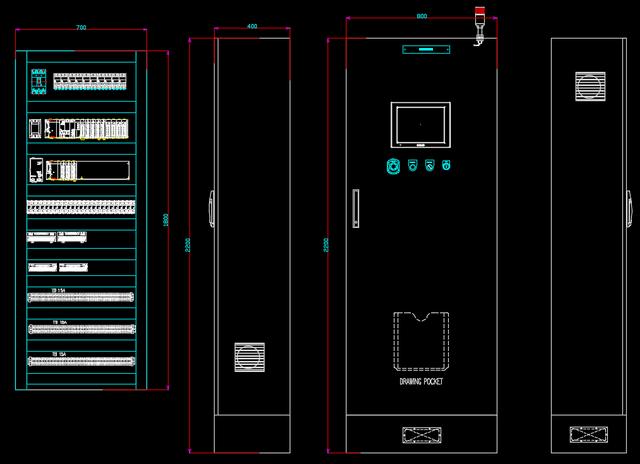

PLC控制柜

MCC柜
